Teknisk beskrivning
Skrov och däck format som en enhet
tillverkat i glasfiberarmerad polyesterplast enligt handuppläggningsmetoden
och Lloyds konstruktionsbestämmelser.
Däck i sandwichkonstruktion. Utanpåliggande, rostskyddsbehandlad
järnköl monterad med kölbultar i rostfritt stål.
Roder i glasfiberplast, hjärtstock i rostfritt stål
med delrinlagring.
Överbyggnad och sittbrunn med sargar och sittbrunnsbänkar
i glasfiberarmerad polyesterplast enligt handuppläggningsmetoden.
Dubbelväggigt isolerat tak i ruffen. Sittbrunnsdurk, ingångsluckor
och luckor i sittbrunnsbänkarna i teak.
Ventilatorer av Dorade-typ i glasfiberplast monterade på
rufftaket. Ruffventilerna är av 5 mm plexiglas effektivt
avtätade med neoprenlister.

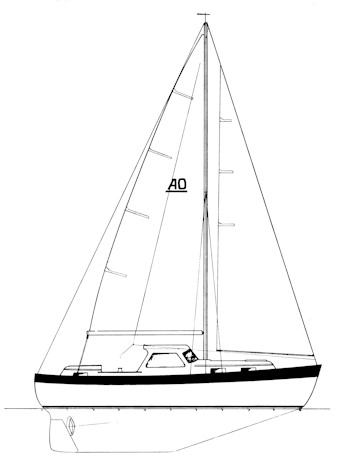

Rigg av masttoppstyp med mast och bom i eloxerad aluminium,
rullrevsbeslag och skena för spinnakerbom. Stående
och löpande rigg i rostfritt stål. Fallvinsch för
försegel. Två vinschar för försegelskot
placerade på sittbrunnssargarna, fyrskuret storsegelskot
med skotlås.

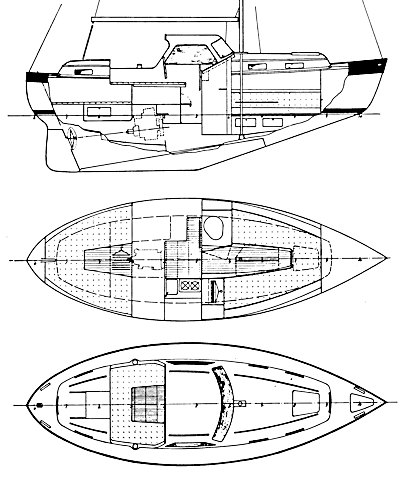

Inredning i teak. Avskild toalett. l salongen 4 kojer/
soffor, matbord med fällbara klaffskivor. Polyesterdynor
med avtagbar klädsel i samtliga kojer. Klädda ryggstöd
i salongen. Hyllor ovanför samtliga kojer.
l sittbrunnen på styrbords sida pentry med tvålågigt
gaskök i pendelupphängning, diskho med färskvattenpump,
porslinsställ, förvaringsskåp och skjutlådor.
l akterruffen 2 kojer, hyllor och garderob.
Rikliga stuvutrymmen i förpiken och under sittbrunnsbänkarna.
Båten inredes med kojutrymme för 6 personer.
Standardutrustning i övrigt är storsegel, kryssfock,
stor och fockskot, 12 volts elsystem omfattande reglementsenliga
lanternor, belysning i salong, pentry och toalett samt läslampor
vid kojerna.
Inbyggd färskvattentank, 12,5 kg stockankare, länspump,
förtöjningslinor, 6 fendrar, flaggspel samt glas och
porslin för 6 personer.
Motorutrustning utgörs av Volvo Penta MD2B, med elstart,
reduktionsbackslag, propellerutrustning, 50 liters bränsletank
och 12 volts batteri.
Reglage och instrumenttavla placerade vid styrplatsen.
©
Lars-Olof
Norlin 1969
Konstruktörens syn på båten (1972)
Adagio är
en modern kabinseglare, en båttyp som kombinerar motorbåtens
komfort med segelbåtens stabilitet och sjögående
egenskaper och följaktligen erbjuder de bästa möjligheter
till angenäma weekendturer och långfärder under
semestern.
Undervattenskroppen på Adagio är i det närmaste
identisk med den för den välkända och för
sina seglingsegenskaper välrenommerade kosterbåten
Allegro, vars rigg även överförts i oförändrat
skick.
Adagio har också visat sig vara en i alla avseenden fullgod
båt såväl under segel som vid motorgång.
Det stabila byggnadssättet och de moderata yttermåtten
gör att båten kan hanteras även av en liten besättning
och medger långa riskfria överfarter på oskyddade
vatten.

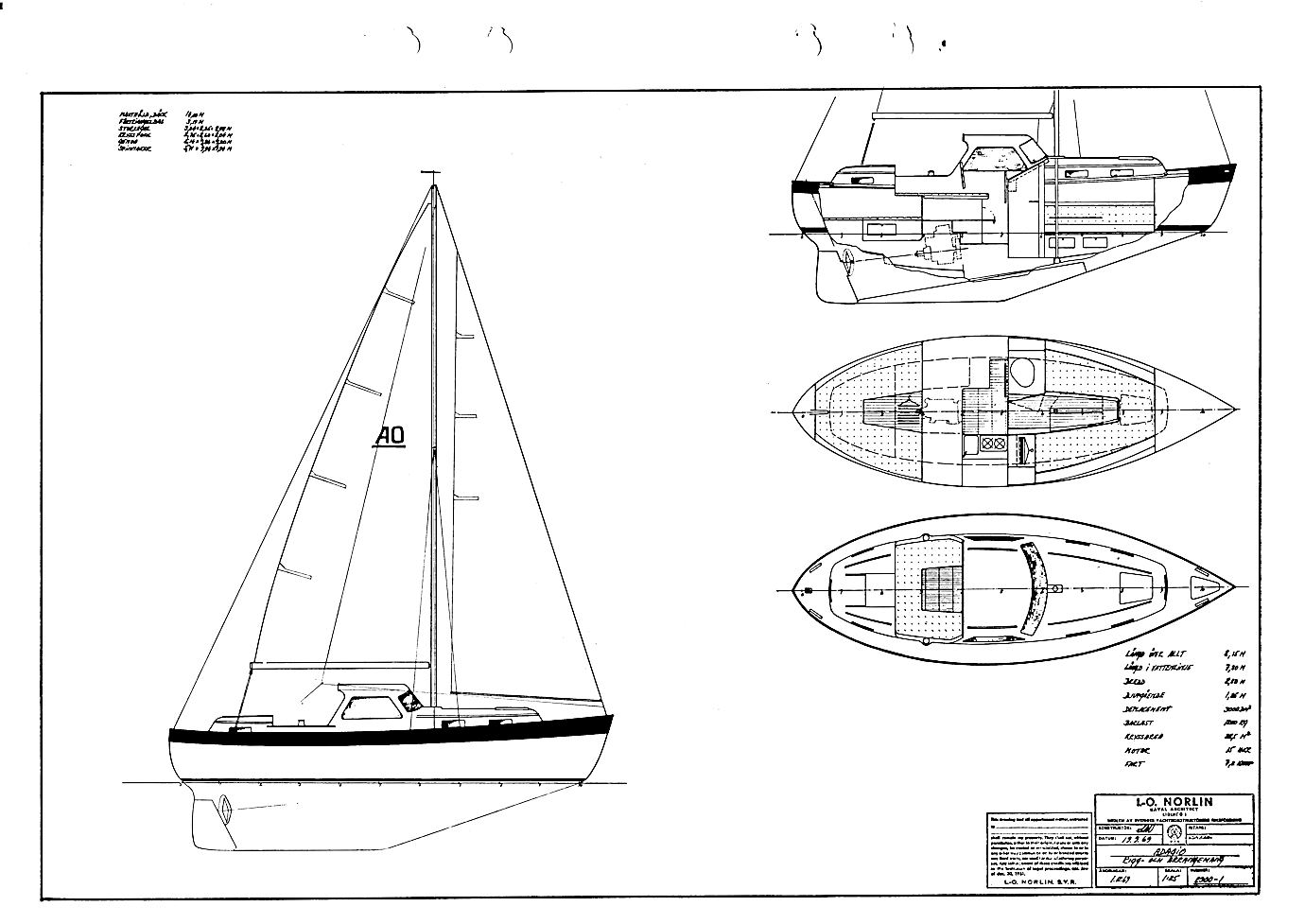

Stor detaljerad
ritning
